Cajas de alumbrado público

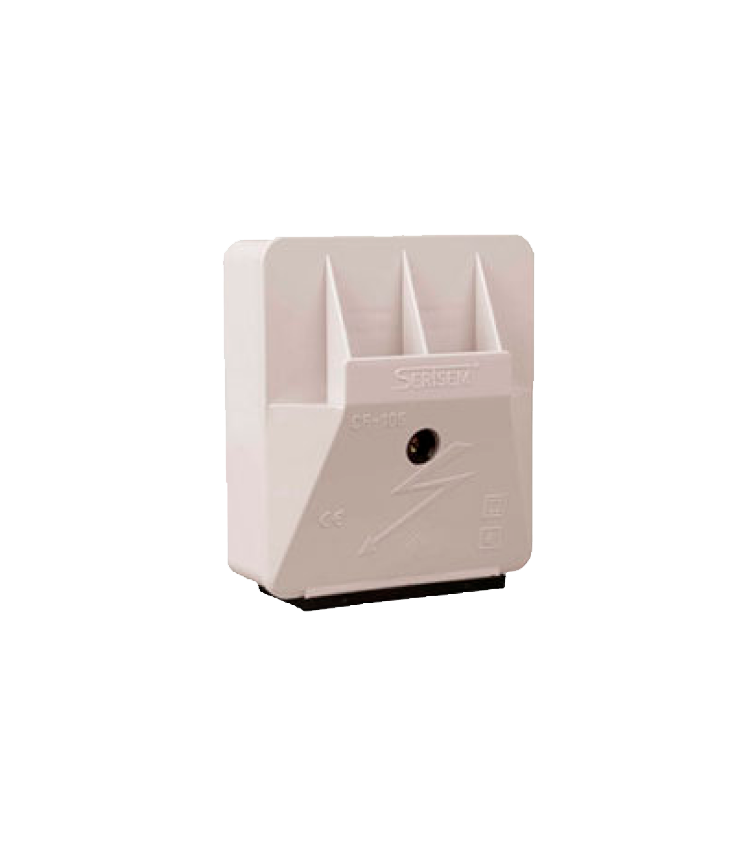

CF-106/M

DESCRIPCIÓN

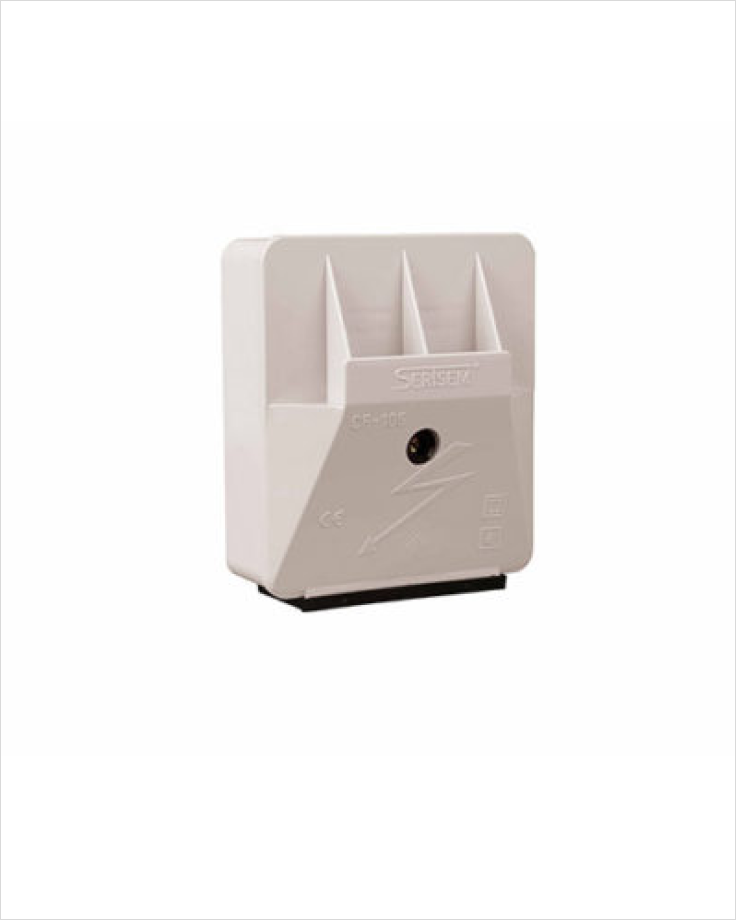

Caja estanca de protección y derivación para alumbrado público, con envolvente fabricado en policarbonato autoextinguible 960º color gris Ral7035.

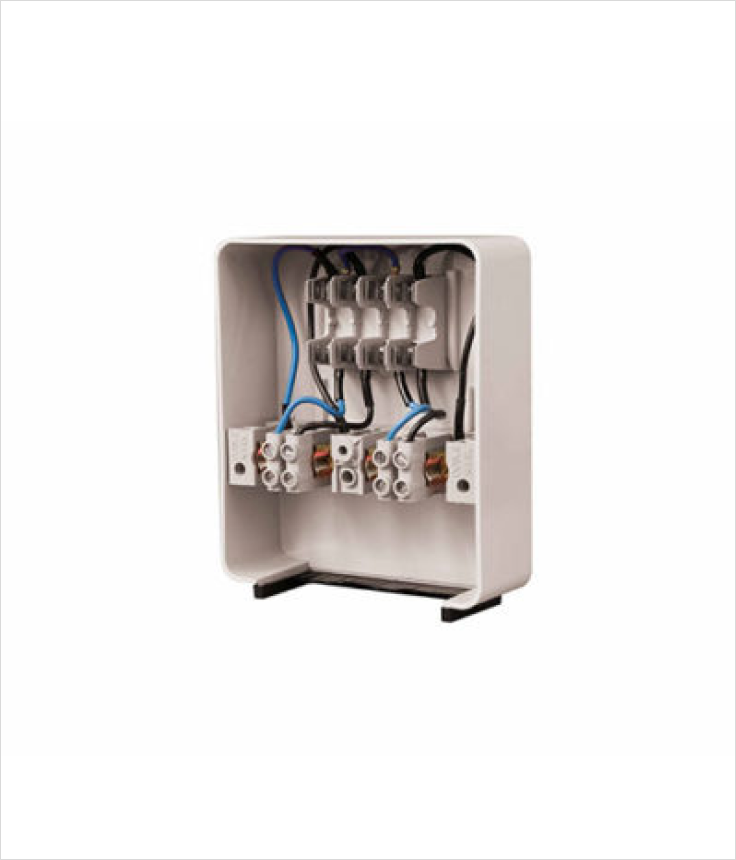

Alberga en su interior una base de conexión de fusibles para 4 cartuchos cilíndricos 10×38 T0 y 4 bornes de derivación a punto de luz de 6 mm2., haciendo posible la protección de dos luminarias con un solo cofred.

En su interior aloja una regleta de conexiones de cuatro bornes abiertos, con la posibilidad de elegir entre dos versiones: bornes de 14 admitiendo dos cables de 35 mm2 o bornes de 12 con capacidad para dos cables de 25 mm2, además dispone de dos bornes auxiliares para la conexión de toma tierra y doble nivel/flujo que admiten dos cables de 16 mm2.

Los bornes tienen un tratamiento antioxidación el cual permite tanto el conexionado de cables de cobre como de aluminio.

Otra particularidad de este tipo de borne abierto es la comodidad de alojar el cable en su interior frontalmente con tan solo extraer el tornillo.

Es aconsejable su instalación en columnas a partir de 9 metros donde la capacidad del registro es mayor. También se pueden suministrar con base de conexión fusibles para dos cartuchos cilíndricos, consiguiendo proteger una luminaria, y a su vez mantener la comodidad de instalación que nos ofrece este modelo de mayores dimensiones.

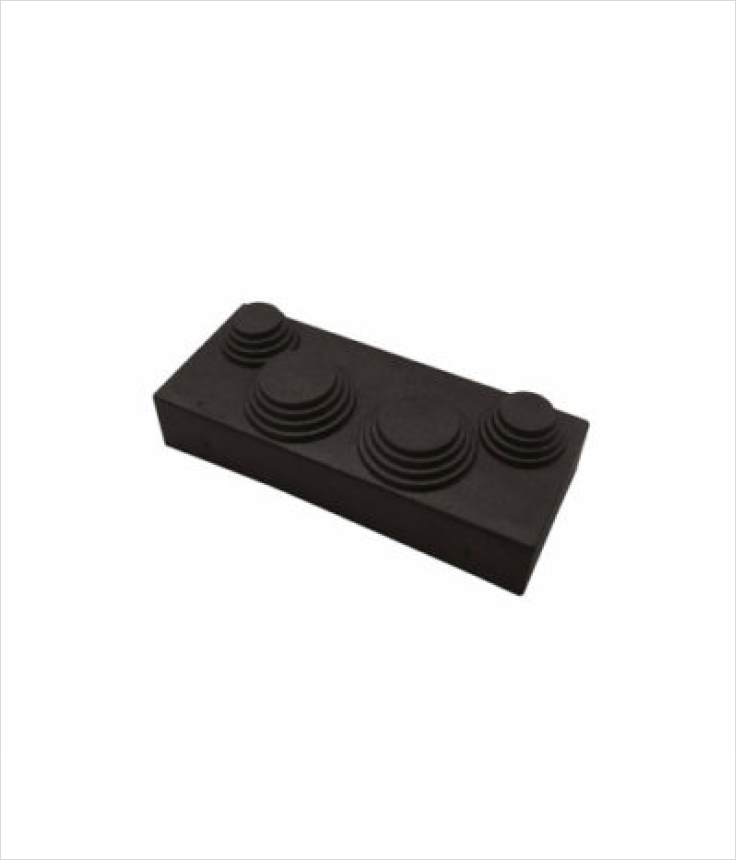

Grado de protección: IP 44 con AC001,  IP 13 con AC002, IK08, Doble Aislamiento, Marcado CE

DESCARGAS

ModelosNúmero/de/PolosAdmisión Max. Bornes
Entrada/Salida
Bornes DerivaciónBornes AuxiliaresCantidad Embalaje
(1) CF-106/M3P + N2 X 35 mm²2 x 6 mm²025
(1) CF-106/M43P + N2 X 35 mm²2 x 6 mm²025
(2) CF-106-T/M3P + N + Tierra2 X 35 mm²2 x 6 mm²2 X 16 mm²25
(2) CF-106/M-C3P + N+2 PAUX2 X 35 mm²2 x 6 mm²2 X 16 mm²25
(1) CF-106/M4-C3P + N+2 PAUX2 X 35 mm²2 x 6 mm²2 X 16 mm²25
(1) CF-106-T/M43P + N + Tierra2 X 35 mm²2 x 6 mm²2 X 16 mm²25
(2) CF-106/M/123P + N2 X 25 mm²2 x 6 mm²025
(1) CF-106/M4/123P + N2 X 25 mm²2 x 6 mm²025
(2) CF-106-T/M/123P + N + Tierra2 X 25 mm²2 x 6 mm²2 X 16 mm²25
(2) CF-106/M-C/123P + N+2 PAUX2 X 25 mm²2 x 6 mm²2 X 16 mm²25
(1) CF-106/M4-C/123P + N+2 PAUX2 X 25 mm²2 x 6 mm²2 X 16 mm²25
(1) CF-106-T/M4/123P + N + Tierra2 X 25 mm²2 x 6 mm²2 X 16 mm²25

Notas: (1) Caja de 4 fusibles, (2) Caja de 2 fusibles.
Las cajas de 4 fusibles están equipadas con conexiones para proteger la luminaria con diferentes fases.

FICHA TÉCNICA

  • Material Envolvente: Policarbonato
  • Dimensiones: 165 x 135 x 73 mm.
  • Tipo Protección: Portafusibles para cartuchos cilíndricos de 10×38 T-0
  • Grado Protección: IP44 con AC001 – IP13 con AC002 según norma EN 60529, IK08 UNE-EN 50102:1996+A1:1999+corr:2002+A1CORR:2002
  • Aislamiento: Medida de las líneas de fuga y distancias en el aire UNE 20098-75
  • Seguridad: Rigidez Dieléctrica UNE 21095-73

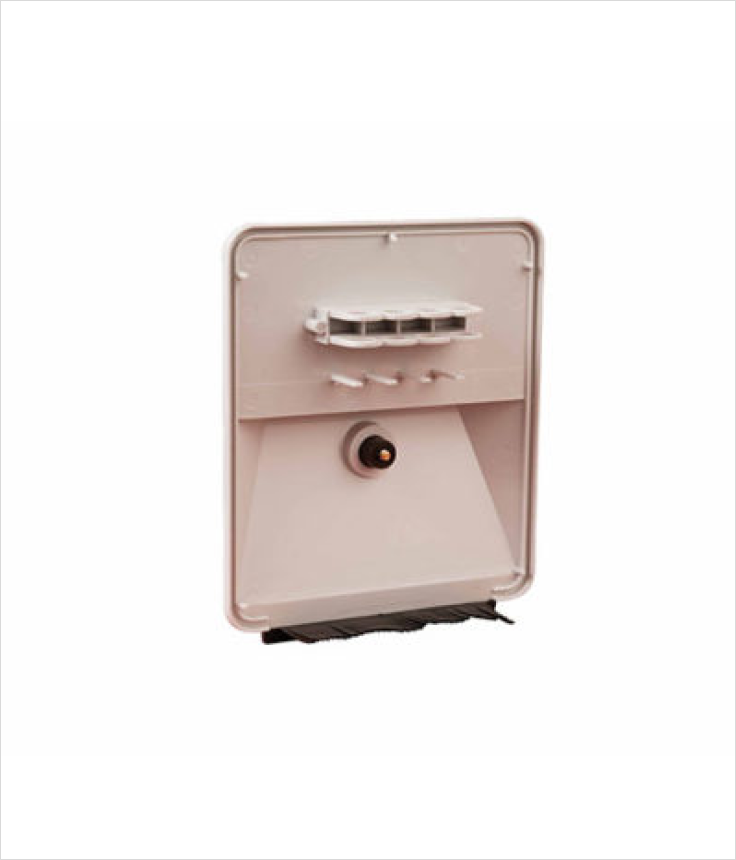

  • Instalación: La conexión se realiza en el interior del báculo/columna, además puede ser instalado en fachadas y postes. Conexión/desconexión de fusibles mediante tapa de presión/extracción frontal.
  • Certificación: Certificados obtenidos por organismos homologados por ENAC.
  • Calidad: NORMA ISO 9001:2008
